SET-Skiba GmbH

SCAN-S415B

Kelvin Scanners for LCR meters. Measurement of components with more pins. (Coils, transformer, C-arrays or other). The software MESCO View and SCAN models support the function of Wayne Kerr models (LCR, Turn Ratio, RDC and special tests). The SCAN-S415B has 15 pins. 3*L, 3*Turn Ratio and 1*RDC around 4.5 second.

Information
Include video
JSkiba@setskiba.de

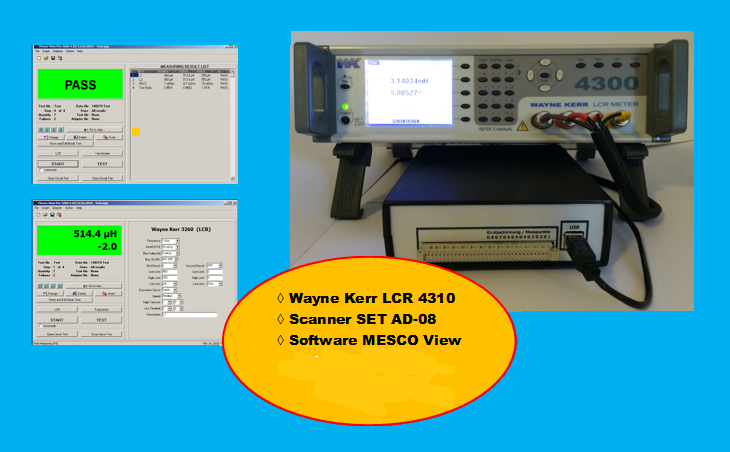

SET AD-08 test system

Kelvin Analog Scanner for Wayne Kerr LCR Meter Model 4300. 8-pin test of coils and transformers. The software MESCO View and SCAN support the possibilities of the Wayne Kerr model (LCR, turn ratio, RDC and special tests). Further scanner models with 16/32/64 ... connections on request.

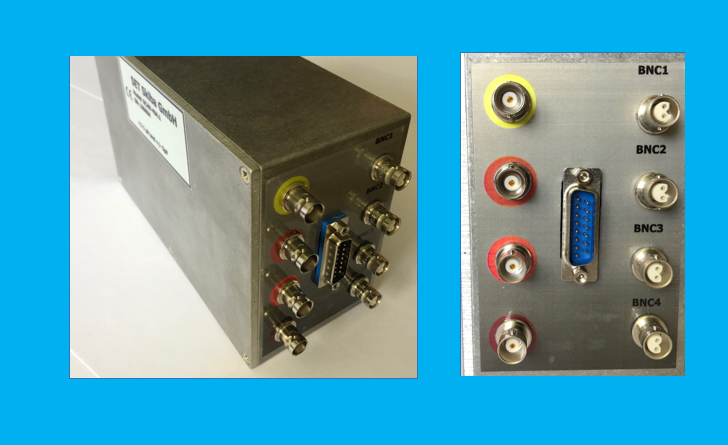

SPS/PLC KELVIN SCANNER 404B

4 pins Kelvin scanner, pin to pin. 24VDC PLC signal controlled.

The scanner does not need a PC interface and a Powers Supply.
Completely shielded by metal case.

Short cable guarantee stable and accurate measurement results. The scanner can be placed as close to the DUT as possible. The test leads from LCR Meter to Scanner are calibrated out.

All cables and plugs are included.

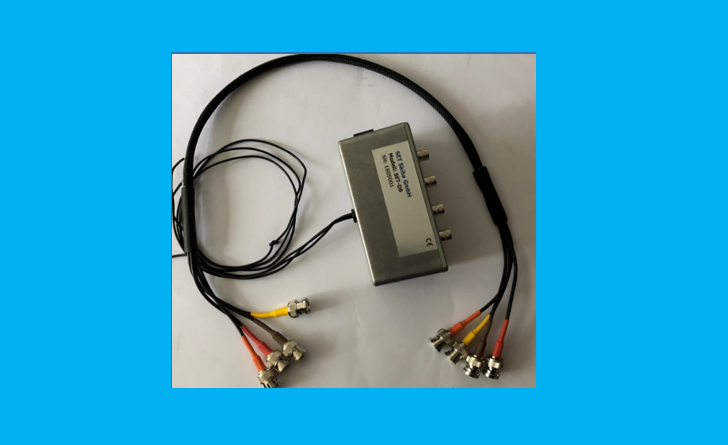

Kelvin Measure connection cables

Kelvin Measure connection cables for all Wayne Kerr models with Wayne Kerr colors decoding.

NF/HF measure cable BNC plug to BNC plug, BNC socket, BNC coupling or free end.
All cables in the desired length.

NF/HF Fixture Converter with or without USB interface

Special HF cables for Wayne Kerr model 6500.

Fixture support.

Ask us under info@setskiba.de

View Detail SCAN-415B
Author: SET Skiba GmbH	Download
SET Umschaltmatrix Für Wayne Kerr Modelle ◊ Standard Modell 415B mit 15 Kelvin Messkontakten ◊ Prüfen von Spulen, Transformatoren, Bauteile oder PCB mit mehreren Anschlüssen ◊ Andere Modell mit 4 bis 30 oder mehr Messpunkte ◊ Wayne Kerr Modelle 3255, 3260, 6430, 6440, 4300 und 6500 ◊ spezielle Relais mit einer Toleranzen von +/- 5mOhm ◊ Messungen LCR, Übersetzung mit Wickelsinn Test, Delta, Ratio und weiteres ◊ Sehr hohe Lebenserwartung und sehr hohe Wiederholgenauigkeit ◊ Modell 415B Open/Short Kalibrierung bis 3 MHz ◊ Steuerung über USB Schnittstelle ◊ Programmstart Schalter und ROT/GRÜN Anzeigen anschließbar ◊ VG64 A-C Anschluss, Anschluss Platine oder Anschluss Stecker ◊ Softwarepaket MESCO View Standard / Professional ◊ Modell 415B neues Modell für 415T, schon 20 Jahre im Einsatz ◊ Kundenwünsche sind möglich	Brochure_SCAN415B_en.pdf
